Modul F&Home Oddajnik rH-S6 LR
Informacije o izdelku "Modul F&Home Oddajnik rH-S6 LR"
Modul rH-S6 je šestkanalni oddajnik z vhodi za povezavo šestih monostabilnih stikal z možnimi prostimi kontakti. Modul pošlje informacije o stanju stikov v sistem. Komunikacija s strežnikom je radijska. RH-S6 je posebej primeren za povezavo trenutnih in / ali končnih stikal. Območje modula je veliko daljše (do 300 m) od standardne izvedbe (rH-S6).
Simbol v programski opremi za načrtovanje in konfiguracijo:
Simbol rH-S6 LR
Modul rH-S6 LR predstavlja objekt, sestavljen iz šestih kanalov, ki odčitajo podatke o stanju (vklop / izklop) priključenih kontaktov. Krajšanje ali odpiranje kontakta spremeni logično stanje na ustreznem izhodu (1/0).
Namestitev slika2:

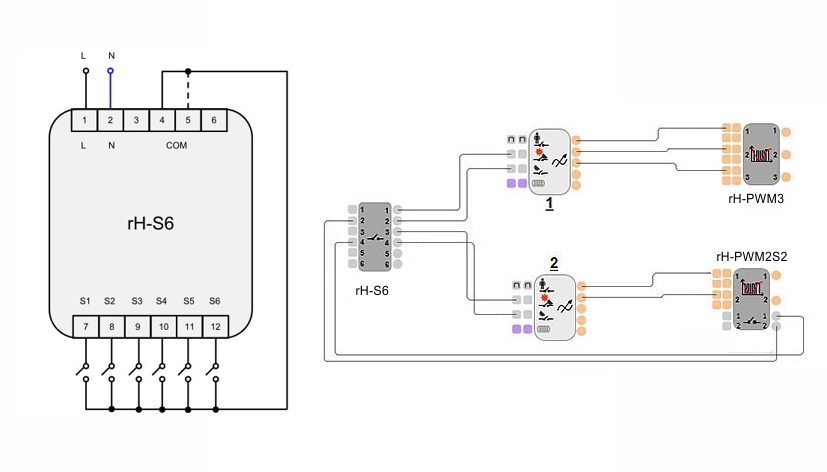

Namestitveni diagram
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.
- Montirajte modul na DIN vodilo (TH 35 mm).
- Priključite žice v skladu z zgornjim diagramom.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
Primer aplikacije slika2:
V zgornjem diagramu se modul rH-S6 ali rH-S6 LR uporablja za vklop / izklop in spreminjanje prizorov na dveh območjih ali prostorih. Sprememba sproži trenutno stikalo, ki je priključeno na zatiči 1 ali 3 modula in ga izvaja prvi ali drugi logični predmet. Sprememba stanja na zatičih 2 ali 4 izklopi ustrezno svetlobno sceno. Modul rH-PWM3 lahko nadzoruje RGB LED trak za spreminjanje efektivne barve svetlobe v prizoru. Modul rH-PWM2S2 lahko nadzira svetlost svetlobe. Ta predmet je povezan z modulom rH-S6 ali rH-S6 LR . Momentna stikala, povezana z vhodi, lahko izklopijo prizore.
| Ime | F & Domov Radio rH-S6 LR |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Montaža | DIN tračnica |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 300 m |
| Vhodi | 6x (za potencialne proste kontakte) |
| Napetost v odprtem krogu [V] | 10 |
| Zaprti kontaktni tok [mA] | 5 |
| Galvanska izolacija med napajanjem AC in krmilnim krogom | DA |
| Zaščita | pred pregrevanjem |
| Območje delovanja | 0 ° C ... + 45 ° C |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije
vodne pare) / brez agresivnih plinov
|
| Dimenzije [mm] | 52,5 x 90 x 65 |
| Zaščitna stopnja za vstop | IP 20 |
