Modul F&Home ReleOddajnik rH-TSR1S2
Informacije o izdelku "Modul F&Home ReleOddajnik rH-TSR1S2"
Rele oddajnik RH-TSR1S2 je kombinacija releja treh pozicij in dveh kontaktnih vhodov. Modul pošilja informacije o odpiranju in zapiranju stikov na sistem in nadzira rele, ki lahko aktivira elektromotorje, ki se premikajo naprej ali nazaj. Komunikacija s strežnikom poteka po radiu.
Modul ima dva fizična vhoda za povezavo dveh monostabilnih potencialnih prostorov in dveh relejnih izhodov. Obremenitev je lahko uporovna, induktivna ali kapacitivna v obeh AC in DC tokokrogih. Modul rH-TSR1S2 je še posebej primeren za krmiljenje žaluzij / polkna, kar zahteva spreminjanje smeri delovanja motorja ali druge opreme, kjer ni mogoče simultano aktivirati dveh tokokrogov.
- Izklopite napajalno napetost in se prepričajte, da ni napetosti.

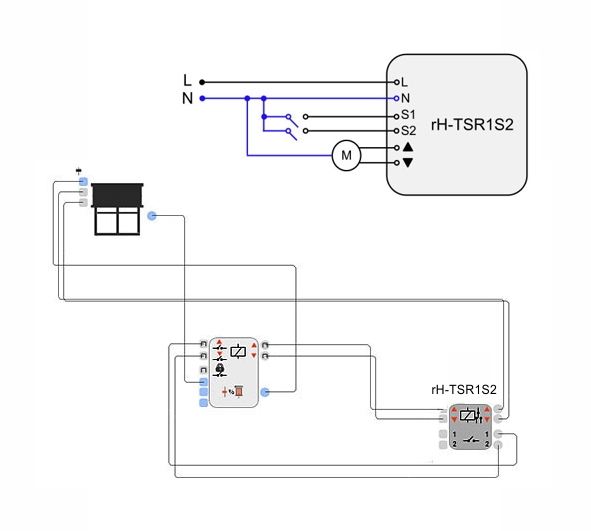

- Priključite žice v skladu z zgornjim diagramom.
- Montirajte modul v ustrezno namestitveno škatlo.
- Prilagodite žico antene vzporedno z enim od antene strežnika, kolikor je to mogoče od drugih žic.
- Vklopite napajalnik.
- Registrirajte napravo v sistemu.
- Zaprite namestitveno polje.
| Ime | F & Home Radio rH-TSR1S2 |
| Moč | 230 VAC / 50 Hz |
| RF komunikacijski pas [MHz] | 868 |
| Način komunikacije | dvosmerni |
| Šifriranje podatkov | DA |
| Razpon odprtega prostora | 100 m |
| Število relejev | 2 |
| Naloži | 230 VAC, maks. 0,6 A |
| Relejni vhod (sprožen z L ali N) | 2x (kontakt brez potenciala) |
| Območje delovanja | -20ºC ... + 50ºC |
| Vlažnost / okolje delovanja | <= 85% (brez kondenzacije vodne pare) / brez agresivnih plinov
|
| Zaščitni ukrepi | preobremenitev (pregrevanje) dušenja dušenja |
| Dimenzija [mm] | 48x48x22 |
| Zaščitna stopnja za vstop | IP 20 |
