Smart F&Wave Modul FW-LED2P
Informacije o izdelku "Smart F&Wave Modul FW-LED2P"
Brezžični LED krmilnik FW-LED2P je zasnovan za krmiljenje dveh LED svetlobnih virov z napetostjo 10-16 VDC. Nadzor lahko izvedete na daljavo s katerimkoli kontrolorji / oddajniki sistema F & Wave in / ali lokalno. Naprava lahko vklopi / izklopi priključene LED svetlobne vire in spremeni njihovo svetlobno intenziteto (PWM).

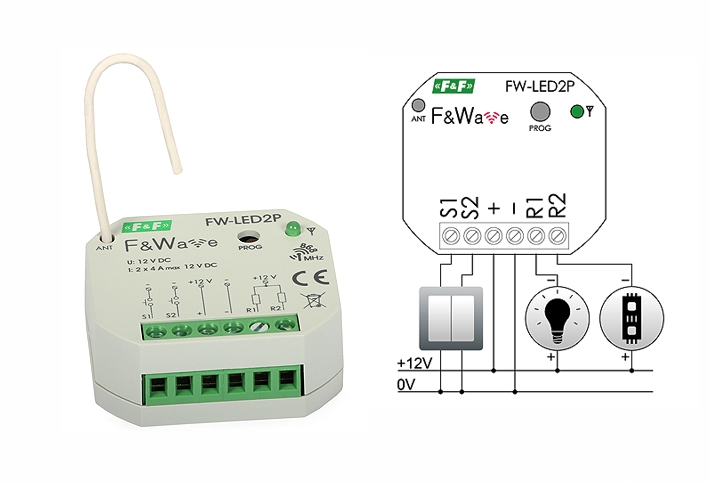

Dva vhoda (S1, S2) se lahko uporabita za lokalno krmiljenje naprave z dvema nepovezljivima stikali brez potenciala: zaporedni kratki pritiski na namenski gumb povzročijo izmenično vklop in izklop bremena. Daljši pritisk gumba (nad 1 sekundo) začne osvetlitev (s korakoma 10%). Še daljši pritisk na gumb bo imel nasprotni učinek (zatemnitev, 10% korakov).
Daljinski upravljalniki FW-RC4 in FW-RC10 delujejo kot bistvena stikala: zaporedni kratki pritisk na namenski gumb povzroči izmenično vklop in izklop bremena. Daljši pritisk gumba (nad 1 sekundo) začne osvetlitev (s korakoma 10%). Še daljši pritisk na gumb bo imel nasprotni učinek (zatemnitev, 10% korakov). Krmilnik FW-RC5 ima tudi ločene vhode za povezavo stikala "vedno vklopi" in "vedno izklopi".
- 2-kanalni brezžični LED regulator (za 12 VDC aplikacije, min 10 V, max 16 V)
- Zasnovan za brezžične sisteme F & Wave,
- Lahko se nadzoruje z do 8 daljinskimi upravljalniki,
- Možno je nadzorovati lokalno z vsemi monostnimi brezpotencialnimi kontakti,
- Za krmiljenje 12 VDC LED trakov in / ali 12 VDC zatemnjenih LED žarnic,
- Majhna velikost, lahko namestite v ohišju Ø60,
- Vijačni spoji,
- Ponovni prenos kontrolnih ukazov za večjo zanesljivost in podaljšanje brezžičnega območja ,
- Nizka poraba energije,
- Vgrajena toplotna zaščita pred preobremenitvijo.

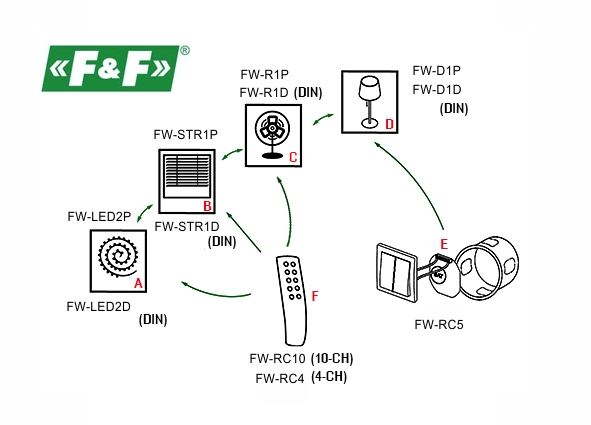

- A - LED trak
- LED trakovi se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnimi daljinskimi upravljalniki. Trakove lahko vklopite / izklopite in zatemnite. Obstajata dve različici 2-kanalnih LED krmilnikov:
- FW-LED2P,
- FW-LED2D (pritrdite na DIN tračnico ).
- LED trakovi se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnimi daljinskimi upravljalniki. Trakove lahko vklopite / izklopite in zatemnite. Obstajata dve različici 2-kanalnih LED krmilnikov:
- B - roletni
- Roletne žaluzije se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnim daljinskim upravljalnikom. Obstajata dve različici krmilnikov (230 VAC):
- FW-STR1P ,
- FW-STR1D (montirati na DIN tračnico ).
- Roletne žaluzije se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnim daljinskim upravljalnikom. Obstajata dve različici krmilnikov (230 VAC):
- C - električni aparat z vklopom / izklopom stikala
- Te vrste naprav lahko nadzorujete z relejnimi moduli. Namenski relejni moduli so sestavljeni iz enega ali dveh relejev. Funkcijo VKLOP / IZKLOP se lahko izvede lokalno (z dodatnimi tipkami, ki so priključene na modul) ali brezžično, z ročnim daljinskim upravljalnikom. Razpoložljivi relejni moduli:
- Enosistemski relej FW-R1P ,
- Enosistemski relej FW-R1D (nameščen na DIN tračnici ),
- Dvostopenjski relejni rele FW-R2D ,
- Dvostopenjski relej FW-R2D (nameščen na DIN tračnici ).
- Te vrste naprav lahko nadzorujete z relejnimi moduli. Namenski relejni moduli so sestavljeni iz enega ali dveh relejev. Funkcijo VKLOP / IZKLOP se lahko izvede lokalno (z dodatnimi tipkami, ki so priključene na modul) ali brezžično, z ročnim daljinskim upravljalnikom. Razpoložljivi relejni moduli:
- D - svetleči vir svetlobe
- Nadzor senzibilnih svetlobnih virov izvajajo namenski zatemnitveni svetilki. Vir svetlobe lahko vklopite / izklopite in zatemnite ali osvetlite želeno raven bodisi lokalno (z dodatnimi tipkami, priključenimi na modul zatemnitve) ali oddaljeno (ročni daljinski upravljalnik). Na voljo so:
- Brezžični zatemnilnik FW-D1P ,
- Brezžični zatemnilnik FW-D1D (nameščen na DIN tračnici ).
- Nadzor senzibilnih svetlobnih virov izvajajo namenski zatemnitveni svetilki. Vir svetlobe lahko vklopite / izklopite in zatemnite ali osvetlite želeno raven bodisi lokalno (z dodatnimi tipkami, priključenimi na modul zatemnitve) ali oddaljeno (ročni daljinski upravljalnik). Na voljo so:
- E -5-gumbni oddajnik (nameščen v ohišju, ki je nameščen Ø60)
- Oddajnik nadzira seznanjene module.
- FW-RC5
- Oddajnik nadzira seznanjene module.
- F - ročni daljinski upravljalnik
- Ročni daljinski upravljalniki omogočajo uporabnikom, da nadzorujejo seznanjene komponente sistemov F & Wave. Razpoložljive enote:
- 4-gumb FW-RC4 ,
- 10-gumb FW-RC10.
| Ime | 2-kanalni brezžični LED regulator F & Wave FW-LED2P |
| Napajanje [VDC] | 10 ... 16 |
| Poraba energije [W] | 0.4 |
| Največja obremenitev | 2x 6 A / 12 VDC |
| Frekvenca brezžičnega vmesnika [MHz] | 868 |
| Območje delovne temperature [° C] | -25 ... 65 |
| Vijačni spoji [mm²] | 2.5 |
| Montaža |
v Ø60 izpiralnem polju |
| IP rating | IP20 |
