Smart F&Wave Modul FW-STR1P
Informacije o izdelku "Smart F&Wave Modul FW-STR1P"
Modul FW-STR1P je 3-polni rele z brezžičnim vmesnikom in dva vhoda za lokalni nadzor. Krmilnik prejme informacije z daljinskega upravljalnika ali lokalnih gumbov, da spusti / dvigne žaluzije ali rolete.
F & Wave je družina naprav brezžično upravljana na razdaljah do 100 m, za nadzor različnih električnih naprav. Sprejemniki / aktuatorji imajo različice, primerne za vgradnjo na tirnice DIN (moduli 1S) ali za namestitev v okroglih vgradnih ohišjih Ø60. Lahko jih upravljate z dodatnimi lokalnimi gumbi ali daljinsko, z ročnimi ali fiksnimi daljinskimi upravljalniki. Edinstvena značilnost sistema je retransmiscija kontrolnih signalov preko modulov, kar izboljša zanesljivost in razširja obseg delovanja.

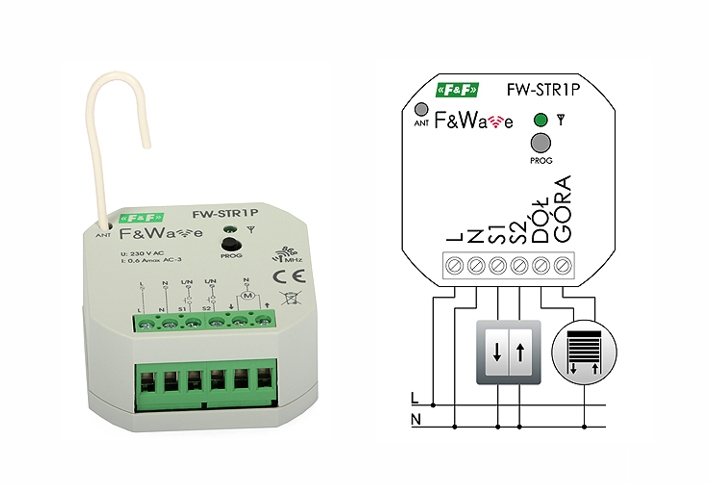

Modul ima dva vhoda za povezovanje dveh nepovezljivih monostabilnih stikal. Kratek pritisk monostabilnega stikala se giblje v želeni smeri, drugi pritisk med premikom pa ustavi delovanje. Dolg pritisk stikala (nad 5 sekund) preklopi krmilnik v nastavitveni način.
Daljinski upravljalniki FW-RC4 in FW-RC10 delujejo kot bistvena stikala: en pritisk namenskega gumba se giblje v želeni smeri, drugi pritisk med premikom pa ustavi delovanje. KrmilnikFW-RC5 ima tudi ločene vhode za povezavo stikala "vedno vklopi" in "vedno izklopi".
Ključne funkcije
- Kontrolni rolo (za motorje z izmeničnim tokom),
- Zasnovan za brezžične sisteme F & Wave,
- Lahko se nadzoruje z do 8 daljinskimi upravljalniki,
- Možno je nadzorovati lokalno z vsemi monostnimi brezpotencialnimi kontakti,
- Dva izhoda, za dve smeri (0,6 A, AC-3),
- Kompaktna velikost, namenjena pritrditvi v ohišju Ø60,
- Vijačni spoji,
- Ponovni prenos kontrolnih ukazov za večjo zanesljivost in podaljšanje brezžičnega območja ,
- Nizka poraba energije,
- Vgrajena toplotna zaščita pred preobremenitvijo,
- Zaščita pred istočasnim vklopom v obe smeri.

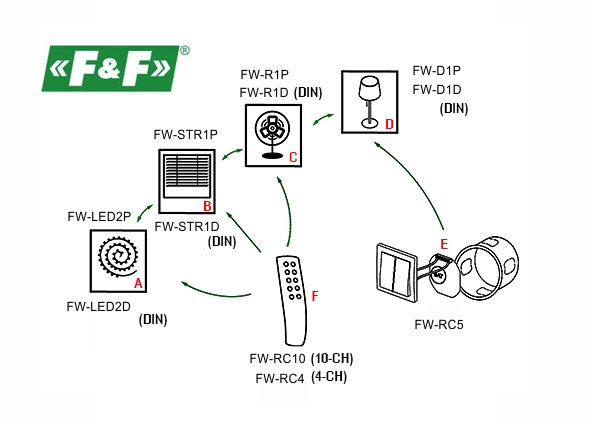

- A - LED trak
- LED trakovi se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnimi daljinskimi upravljalniki. Trakove lahko vklopite / izklopite in zatemnite. Obstajata dve različici 2-kanalnih LED krmilnikov:
- FW-LED2P,
- FW-LED2D (pritrdite na DIN tračnico ).
- LED trakovi se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnimi daljinskimi upravljalniki. Trakove lahko vklopite / izklopite in zatemnite. Obstajata dve različici 2-kanalnih LED krmilnikov:
- B - roletni
- Roletne žaluzije se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnim daljinskim upravljalnikom. Obstajata dve različici krmilnikov (230 VAC):
- FW-STR1P ,
- FW-STR1D (montirati na DIN tračnico ).
- Roletne žaluzije se krmilijo z namenskimi krmilniki, ki jih upravljajo lokalni gumbi, ki so neposredno povezani s krmilnikom ali, bolj udobno, z ročnim daljinskim upravljalnikom. Obstajata dve različici krmilnikov (230 VAC):
- C - električni aparat z vklopom / izklopom stikala
- Te vrste naprav lahko nadzorujete z relejnimi moduli. Namenski relejni moduli so sestavljeni iz enega ali dveh relejev. Funkcijo VKLOP / IZKLOP se lahko izvede lokalno (z dodatnimi tipkami, ki so priključene na modul) ali brezžično, z ročnim daljinskim upravljalnikom. Razpoložljivi relejni moduli:
- Enosistemski relej FW-R1P ,
- Enosistemski relej FW-R1D (nameščen na DIN tračnici ),
- Dvostopenjski relejni rele FW-R2D ,
- Dvostopenjski relej FW-R2D (nameščen na DIN tračnici ).
- Te vrste naprav lahko nadzorujete z relejnimi moduli. Namenski relejni moduli so sestavljeni iz enega ali dveh relejev. Funkcijo VKLOP / IZKLOP se lahko izvede lokalno (z dodatnimi tipkami, ki so priključene na modul) ali brezžično, z ročnim daljinskim upravljalnikom. Razpoložljivi relejni moduli:
- D - svetleči vir svetlobe
- Nadzor senzibilnih svetlobnih virov izvajajo namenski zatemnitveni svetilki. Vir svetlobe lahko vklopite / izklopite in zatemnite ali osvetlite želeno raven bodisi lokalno (z dodatnimi tipkami, priključenimi na modul zatemnitve) ali oddaljeno (ročni daljinski upravljalnik). Na voljo so:
- Brezžični zatemnilnik FW-D1P ,
- Brezžični zatemnilnik FW-D1D (nameščen na DIN tračnici ).
- Nadzor senzibilnih svetlobnih virov izvajajo namenski zatemnitveni svetilki. Vir svetlobe lahko vklopite / izklopite in zatemnite ali osvetlite želeno raven bodisi lokalno (z dodatnimi tipkami, priključenimi na modul zatemnitve) ali oddaljeno (ročni daljinski upravljalnik). Na voljo so:
- E -5-gumbni oddajnik (nameščen v ohišju, ki je nameščen Ø60)
- Oddajnik nadzira seznanjene module.
- FW-RC5
- Oddajnik nadzira seznanjene module.
- F - ročni daljinski upravljalnik
- Ročni daljinski upravljalniki omogočajo uporabnikom, da nadzorujejo seznanjene komponente sistemov F & Wave. Razpoložljive enote:
- 4-gumb FW-RC4 ,
- 10-gumb FW-RC10.
| Ime | Roler Blind Controller: F & Wave FW-STR1P |
| Moč [VAC] | 85 ... 265 |
| Poraba energije [W] | 1 |
| Preklopna zmogljivost | 0,6 A / 250 VAC |
| Frekvenca brezžičnega vmesnika [MHz] | 868 |
| Območje delovne temperature [° C] | -25 ... 65 |
| Vijačni spoji [mm²] | 2.5 |
| Montaža |
v Ø60 izpiralnem polju |
| Dimenzije [mm] | 48x48x25 |
| IP rating | IP20 |
