Draka Optični kabel U-DQ(ZN)BH 4G OM3 1km
Informacije o izdelku "Draka Optični kabel U-DQ(ZN)BH 4G OM3 1km"
DRAKA U-DQ(ZN)BH 4G OM3 je univerzalni optični kabel za notranjo in zunanjo uporabo s štirimi večmodnimi vlakni OM3 v osrednji cevi, napolnjeni z gelom. Gel služi kot nekakšen zaščitni premaz, ki absorbira mehanske obremenitve in ščiti optična vlakna pred okoljskimi dejavniki. Aramidna preja, ki prekriva osrednjo cev, zagotavlja dodatno zaščito pred mehanskimi poškodbami, vključno s tveganji, ki jih predstavljajo glodalci.
Kabel DRAKA U-DQ(ZN)BH 4G OM3 vsebuje 4 večmodna vlakna (J-Fibre). Barvna identifikacija vmesnih plasti je skladna s standardom TIA-EIA-598-A. Plašč (ovojnica) je izdelan iz nizkodimnega halogeniranega materiala, ki zavira gorenje (LSZH).
Kabel uporablja večmodna vlakna OM3 50/125. Vlakna so primerna za prenos s hitrostjo 10 Gbps na razdaljo največ 300 m.
Univerzalni kabli iz serije DRAKA so z gelom polnjeni optični kabli, namenjeni za horizontalne povezave znotraj in zunaj stavb. Zaradi majhnosti in fleksibilnosti so kabli idealni za polaganje v kabelske kanale. Uporabljajo se v sodobnih sistemih FTTH in FTTB, v strežniških sobah in med stavbami. Za razliko od zunanjih kablov se lahko univerzalni kabli uporabljajo tudi znotraj stavb. To odpravlja potrebo po ustvarjanju dodatnih prehodov, spojev in kabelskih razdelilnih okvirjev na stičišču zunanjega in notranjega omrežja. Univerzalne kable je mogoče položiti v kabelske kanale ali celo neposredno v jarke v zemlji (na mestih, kjer niso izpostavljeni neposrednim mehanskim poškodbam).
Ključne značilnosti:
primerno za notranjo in zunanjo uporabo
ovoj FireBur LSZH
Odporno na UV-žarke
maks. vlečna sila 2000 N
osrednja cev, napolnjena z gelom
ojačana z aramidno prejo za osnovno zaščito pred glodavci
vrvica za enostavno odstranitev tulnice
priročna priprava
Razred oživljanja: Eca
Skladnost z naslednjimi standardi:
ISO 11801-1
EN 50173-1
IEC 60794-1
IEC 60794-2
IEC 61034-2
IEC 50290-2-27
Standardi vnetljivosti:
IEC 60332-1-2 - preskus navpičnega širjenja plamena za enojno izolirano žico ali kabel
IEC 60754-1 - brez halogenov
IEC 60754-2 - brez emisij kislih plinov
IEC 61034-2 - brez gostega dima
EN 50399 - Razred Eca

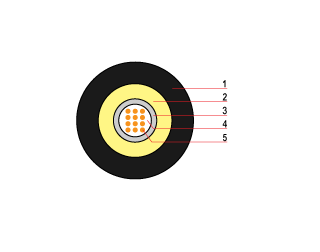

Prečni prerez kabla:
1. Plašč LSZH
2. Aramidna preja
3. Osrednja cev
4. Hidrofobni gel
5. Optično vlakno
|
|
|
||
|
|||
|
Primer označevanja |
Oznaka kabla po DIN/VDE 0888 |
||
|
A |
A/I ali U - univerzalni kabel |
||
|
D |
D - cev, napolnjena z gelom |
||
|
V |
Q - vodoodporni (materiali za pozicioniranje vlaken ali
materiali, ki nabrekajo v vodi) |
||
|
(ZN) |
Nekovinska ojačitev |
||
|
B |
B - oklep iz steklenih vlaken ali aramida proti napadom glodalcev SR - kovinski oklep proti napadom glodalcev |
||
|
H |
H - ovoj brez halogenov |
||
|
24 |
Število vlaken ali število cevk x število vlaken na cevko |
||
|
G |
G - večmodno gradientno vlakno |
||
|
9/125 |
Premer jedra/premer plašča |
||
|
OS2 |
Kategorija/Standard vlaken |
||
Specifikacije
|
Vrsta izdelka |
Optični kabel |
||
|
Blagovna znamka |
DRAKA |
||
|
Ime |
A-DQ(ZN)BH |
||
|
Vrsta kabla |
Univerzalno |
||
|
Število vlaken |
4 |
||
|
Vlakna |
Vrsta |
Večmodalni 50/125 |
|
|
standard |
OM3 |
||
|
medpomnilnik |
250 μm |
||
|
Prodiranje vode |
Metoda F5B |
Brez penetracije |
|
|
Tečaj oživljanja |
Eka |
||
|
Material zunanjega plašča |
LSZH |
||
|
Hidrofobni gel |
Da |
||
|
Premaz, odporen proti glodavcem |
Da - osnovno (steklo s) |
||
|
Dobitek |
Steklena vlakna |
||
|
Osrednja cev |
Da |
||
|
Zunanji premer |
mm |
5,8 |
|
|
Premer osrednje cevi |
mm |
2,8 |
|
|
Največja vlečna sila |
dinamično |
S |
2000 |
|
statično |
S |
750 |
|
|
Min. polmer upogibanja |
statično |
mm |
60 |
|
namestitev |
mm |
116 |
|
|
Temperaturno območje |
operacija |
°C |
-30...60 |
|
namestitev |
°C |
-30...40 |
|
|
shranjevanje |
°C |
-40...60 |
|
|
Teža |
kg/km |
40 |
|
|
Dolžina kabla |
m |
Prodaja se na meter |
|
